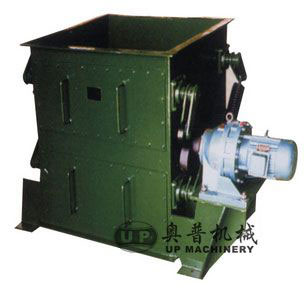

ESX系列矩形鎖氣翻板卸灰閥

鎖氣翻板卸灰閥普及配伍于建筑材料、有色金屬、石油、電力工程、礦廠、輕工業等餐飲行業，成為以及降塵裝置的灰斗鎖氣卸灰裝配，及以及磨機、真空干燥機、礦倉、筒庫和閉式保送生系統等的鎖氣、卸灰裝配。

布局特色

鎖氣翻板卸灰閥為高低瓜代開閉，主動復位機構。分為：z為重錘主動復位機構，具備運行安穩、節能，卸灰量大、小可調，卸灰、鎖氣靠得住之功效。C為吊錘主動復位機構，具備占空中積省、節能，卸灰調理便利，卸灰、鎖氣靠得住之功效。B為凸輪、連桿傳動，分量主動復位機構；D為凸輪、連桿傳動，彈簧主動復位機構，具備布局松散、設想公道、運行安穩，卸灰、鎖氣靠得住。是各類無粘度的固體粉料，小于Φ10mm的顆粒料，晶體料，團狀料，給、卸料工況的抱負裝備。Ⅰ型為單板卸料，Ⅱ型為雙板卸料。

機能參數

合用介質	合用溫度	卸灰才能
枯燥粉塵、顆粒、晶體料等	150℃	3~168 m3/h

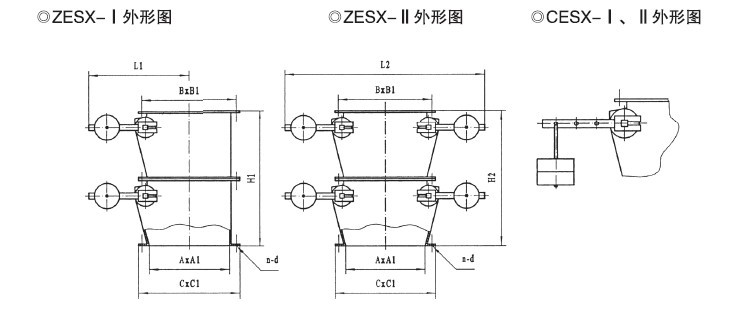

ESX系列形狀毗連尺寸

A×A1	B×B1	C×C1	H1	H2	L1	L2	L3	n-d	傳動裝配	功率
150×150	195×195	230×230	500		420		705	8-Φ10	BWY-15-59	0.6
200×200	245×245	280×280	600	440	490	880	782	8-Φ10	BWY-15-59	0.6
220×220	265×265	300×300	620	450	510	920	802	8-Φ10	BWY-15-59	0.6
250×250	305×305	350×350	650	480	580	980	867	12-Φ10	BWY-18-71	0.8
300×300	355×355	400×400	750	540	610	1220	1240	12-Φl0	BWY-22-71	1.1
320×320	375×375	420×420	780	560	630	1260	1264	12-Φ12	BWY-22-71	1.1
400×400	455×455	500×500	950	700	750	1500	1550	16-Φ12	BWY-2215-121	1.5
428×428	483×483	528×528	1000	760	764	1528	1600	16-Φ12	BWY-2215-121	1.5
450×450	505×505	550×550	1050	800	775	1550	1680	16-Φ12	BWY-2215-121	1.5
480×480	535×535	580×580	1100	800	790	1580	1720	20-Φ14	BWY-2215-121	1.5
500×500	555×555	600×600	1150	850	800	1600	1750	20-Φ14	BWY-2215-121	3.18
600×600	655×655	700×700	1350	980	960	1920	1820	20-Φ14	BWY-2715-121	3.18
480×690	535×745	580×790	1100	800	790	1580	1910	20-Φ14	BWY-2715-121	3.18
400×720	455×775	500×820	950	700	750	1500	2210	18-Φ14	BWY-2715-121	3.18
600×800	655×855	700×900	1350	980	960	1920	2290	22-Φ14	BWY-2715-121	3.18
800×800	855×855	900×900	1650	1260	1060	2320	2290	24-Φ14	BWY-2715-121	3.18
800×1000	855×1070	900×1130		1260		2320	2400	28-Φ18	BWY-2715-121	3.18
1000×1000	1070×1070	1130×1130		1500		2940	2400	28-Φ18	BWY-3300-187	4.5
